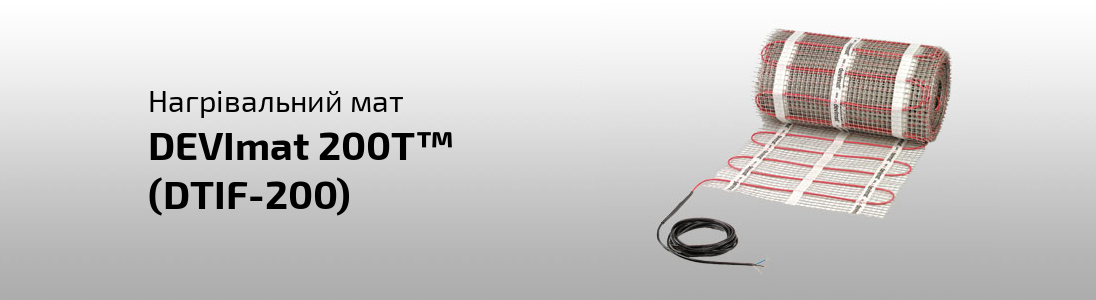

Нагрівальний мат DEVImat 200T (DTIF-200)
Тонкий нагрівальний мат з кабелем з тефлоновою високотемпературною ізоляцією. Застосовується для монтажу всередині приміщень з підвищеними тепловтратами через підлогу, або в приміщеннях, де потрібно встановити велику потужність на невелику площу, наприклад, у ванних кімнатах. Також рекомендується використовувати цей мат у приміщеннях із зниженою напругою живлення.
Використовується у випадку, якщо у Вас тонка підлога, безпосередньо під верхній декоративний шар з тонкою цементною стяжкою. Встановлюється в основному під плитку з плитковим клеєм.
Виготовляється як нагрівальний мат з двожильним екранованим нагрівальним кабелем завдовшки 3 мм з тефлоновим покриттям зовнішньої і внутрішньої ізоляцїі, що в свою чергу закріплений на самоклеючій синтетичній сітці з одним холодним з'єднувальним проводом. Нагрівальний кабель має суцільний екран з алюмінієвої фольги.
Термічний опір покриття підлоги над матом не повиннен перевищувати 0,17 м2K / Вт.
Один холодний кінець значно спрощує монтаж нагрівального мату.
Гарантія та сервіс 20 років, повна в конструкції підлоги
Область застосування
- Тепла підлога під плитку
Технічні характеристики:
- тип кабелю: двожильний екранований
- номінальна напруга: ~ 230 В
- товщина мата: 3,5 - 4 мм
- ширина сітки / зони нагріву: 48 см / 50 см
- холодний кінець: 1 х 4 м, 1мм² + екран
- внутрішня ізоляція: Тефлон FEP
- екран: фольга алюмінієва + мідь 1 х 0,5 мм²
- зовнішня ізоляція: PVDF
- макс. робоча температура: 110 ° C
- допустимий опір: + 10% ÷ -5%
- допустима довжина: + 2% +10 см ÷ -2% -10 см
- сертифікований: УкрСЕПРО, ГОСТ Р, IEC800, DEMKO, CE
- Асортимент нагрівального мату DEVImat 200T
Асортимент нагрівального мату DEVImat 200T
| Площа, м2 | Потужність при 220 В, Вт | Потужність при 230 В, Вт | Опір, Ом | Ціна, Грн. |
| 0,45 | 80 | 87 | 608 | 3 632,40 |
| 1,05 | 200 | 215 | 246 | 4 449,60 |
| 1,45 | 260 | 285 | 186 | 5 224,80 |
| 2,1 | 390 | 430 | 123 | 6 040,80 |
| 2,5 | 455 | 500 | 106 | 6 856,80 |
| 3,1 | 555 | 605 | 87,4 | 7 674,00 |
| 3,45 | 635 | 695 | 76,1 | 8 490,00 |
| 4,3 | 775 | 845 | 62,6 | 9 306,00 |
| 4,95 | 905 | 990 | 53,4 | 10 531,20 |
| 6,1 | 1105 | 1210 | 43,7 | 11 877,60 |
| 7 | 1265 | 1385 | 38,2 | 13 184,40 |
| 7,8 | 1430 | 1565 | 33,8 | 14 490,00 |
| 8,8 | 1570 | 1715 | 30,8 | 15 795,60 |
| 10,5 | 1890 | 2070 | 25,6 | 17 551,20 |
Система "тепла підлога" під плитку з використанням двожильного нагрівального мату
DEVImat 200T (DTIF-200):
Система складається з нагрівального мату (матів) і одного з терморегуляторів.
Для системи "тепла підлога" з використанням нагрівального мату рекомендовано така конструкції підлоги:
| Площадь обогрева, кв.м. | Мощность, Вт | Размеры мата (матов), м | Стоимость мата (матов), грн | Сумма с регулятором DEVIreg 530 | Сумма с регулятором ECtemp Next Plus | Сумма с регулятором DEVIreg TOUCH | Сумма с регулятором devireg 550 | Сумма с регулятором DEVIreg Smart |
| 0,45 | 90,00 | 0,5х0,9 | 3 632,40 | 5 697,24 | 6 637,17 | 7 532,28 | 4 994,64 | 8 712,48 |
| 1,05 | 210,00 | 0,5х2,2 | 4 449,60 | 6 514,44 | 7 454,37 | 8 349,48 | 5 811,84 | 9 529,68 |
| 1,45 | 290,00 | 0,5х2,9 | 5 224,80 | 7 289,64 | 8 229,57 | 9 124,68 | 6 587,04 | 10 304,88 |
| 2,1 | 420,00 | 0,5х4,2 | 6 040,80 | 8 105,64 | 9 045,57 | 9 940,68 | 7 403,04 | 11 120,88 |
| 2,5 | 500,00 | 0,5х5 | 6 856,80 | 8 921,64 | 9 861,57 | 10 756,68 | 8 219,04 | 11 936,88 |
| 3,1 | 620,00 | 0,5х6,2 | 7 674,00 | 9 738,84 | 10 678,77 | 11 573,88 | 9 036,24 | 12 754,08 |
| 3,45 | 690,00 | 0,5х6,9 | 8 490,00 | 10 554,84 | 11 494,77 | 12 389,88 | 9 852,24 | 13 570,08 |
| 4,3 | 860,00 | 0,5х8,6 | 9 306,00 | 11 370,84 | 12 310,77 | 13 205,88 | 10 668,24 | 14 386,08 |
| 4,95 | 990,00 | 0,5х9,9 | 10 531,20 | 12 596,04 | 13 535,97 | 14 431,08 | 11 893,44 | 15 611,28 |
| 6,1 | 1220,00 | 0,5х12,2 | 11 877,60 | 13 942,44 | 14 882,37 | 15 777,48 | 13 239,84 | 16 957,68 |
| 7 | 1400,00 | 0,5х14 | 13 184,40 | 15 249,24 | 16 189,17 | 17 084,28 | 14 546,64 | 18 264,48 |
| 7,8 | 1560,00 | 0,5х15,6 | 14 490,00 | 16 554,84 | 17 494,77 | 18 389,88 | 15 852,24 | 19 570,08 |
| 8,8 | 1760,00 | 0,5х17,6 | 15 795,60 | 17 860,44 | 18 800,37 | 19 695,48 | 17 157,84 | 20 875,68 |
| 10,5 | 2100,00 | 0,5х21 | 17 551,20 | 19 616,04 | 20 555,97 | 21 451,08 | 18 913,44 | 22 631,28 |
| 10,95 | 2190 | 0,5х21 + 0,5х0,9 | 21 183,60 | 23 248,44 | 24 188,37 | 25 083,48 | 22 545,84 | 26 263,68 |
| 11,55 | 2310 | 0,5х21 + 0,5х2,2 | 22 001,80 | 24 066,64 | 25 006,57 | 25 901,68 | 23 364,04 | 27 081,88 |
| 11,95 | 2390 | 0,5х21 + 0,5х2,9 | 22 778,00 | 24 842,84 | 25 782,77 | 26 677,88 | 24 140,24 | 27 858,08 |
| 12,6 | 2520 | 0,5х21 + 0,5х4,2 | 23 595,00 | 25 659,84 | 26 599,77 | 27 494,88 | 24 957,24 | 28 675,08 |
| 13 | 2600 | 0,5х21 + 0,5х5 | 24 412,00 | 26 476,84 | 27 416,77 | 28 311,88 | 25 774,24 | 29 492,08 |
| 13,6 | 2720 | 0,5х21 + 0,5х6,2 | 25 230,20 | 27 295,04 | 28 234,97 | 29 130,08 | 26 592,44 | 30 310,28 |
| 13,95 | 2790 | 0,5х21 + 0,5х6,9 | 26 047,20 | 28 112,04 | 29 051,97 | 29 947,08 | 27 409,44 | 31 127,28 |
| 14,8 | 2960 | 0,5х21 + 0,5х8,6 | 26 864,20 | 28 929,04 | 29 868,97 | 30 764,08 | 28 226,44 | 31 944,28 |
| 15,45 | 3090 | 0,5х21 + 0,5х9,9 | 28 090,40 | 30 155,24 | 31 095,17 | 31 990,28 | 29 452,64 | 33 170,48 |
| 16,6 | 3320 | 0,5х21 + 0,5х12,2 | 29 437,80 | 31 502,64 | 32 442,57 | 33 337,68 | 30 800,04 | 34 517,88 |
| 17,5 | 3500 | 0,5х21 + 0,5х14 | 30 745,60 | 32 810,44 | 33 750,37 | 34 645,48 | 32 107,84 | 35 825,68 |
| 18,3 | 3660 | 0,5х21 + 0,5х15,6 | 32 052,20 | 34 117,04 | 35 056,97 | 35 952,08 | 33 414,44 | 37 132,28 |
| 19,3 | 3860 | 0,5х21 + 0,5х17,6 | 33 358,80 | 35 423,64 | 36 363,57 | 37 258,68 | 34 721,04 | 38 438,88 |
| 21 | 4200 | 0,5х21 + 0,5х21 | 35 115,40 | 37 180,24 | 38 120,17 | 39 015,28 | 36 477,64 | 40 195,48 |
| 21,45 | 4290 | 0,5х21(2шт)+0,5х0,9 | 36 868,37 | 38 933,21 | 39 873,14 | 40 768,25 | 38 230,61 | 41 948,45 |
| 22,05 | 4410 | 0,5х21(2шт)+0,5х2,2 | 37 687,57 | 39 752,41 | 40 692,34 | 41 587,45 | 39 049,81 | 42 767,65 |
| 22,45 | 4490 | 0,5х21(2шт)+0,5х2,9 | 38 464,77 | 40 529,61 | 41 469,54 | 42 364,65 | 39 827,01 | 43 544,85 |
| 23,1 | 4620 | 0,5х21(2шт)+0,5х4,2 | 39 282,77 | 41 347,61 | 42 287,54 | 43 182,65 | 40 645,01 | 44 362,85 |
| 23,5 | 4700 | 0,5х21(2шт)+0,5х5 | 40 100,77 | 42 165,61 | 43 105,54 | 44 000,65 | 41 463,01 | 45 180,85 |
| 24,1 | 4820 | 0,5х21(2шт)+0,5х6,2 | 40 919,97 | 42 984,81 | 43 924,74 | 44 819,85 | 42 282,21 | 46 000,05 |
| 24,45 | 4890 | 0,5х21(2шт)+0,5х6,9 | 41 737,97 | 43 802,81 | 44 742,74 | 45 637,85 | 43 100,21 | 46 818,05 |
| 25,3 | 5060 | 0,5х21(2шт)+0,5х8,6 | 42 555,97 | 44 620,81 | 45 560,74 | 46 455,85 | 43 918,21 | 47 636,05 |
| 25,95 | 5190 | 0,5х21(2шт)+0,5х9,9 | 43 783,17 | 45 848,01 | 46 787,94 | 47 683,05 | 45 145,41 | 48 863,25 |
* При необхідності підігріву площ понад 21 кв.м (потужність понад 3150 Вт) з регуляторами DEVIreg 530 і площ понад 22 кв.м (потужність більше 3300 Вт) з регуляторами DEVIreg 130, DEVIreg TOUCH слід застосовувати контактор (див. Розділ "застосування контактора "), або використовувати другий терморегулятор. Слід використовувати підвідні кабелі та проводи відповідного перетину (див. Розділ "Вибір перетину кабелю")
** Не рекомендується використання DEVImat 200T (DTIF-200) у дерев'яних конструкціях підлоги (рекомендується DEVImat ™ DSVF-100, DEVIdry ™ 100) (див. Розділ "Опалення в дерев'яних підлогах").
*** Товщина нагрівального мату 3 мм.
