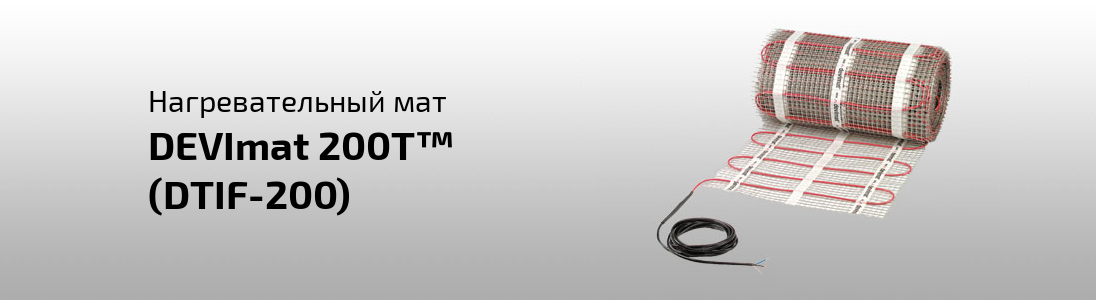

Нагревательный мат DEVImat 200T (DTIF-200)

Тонкий нагревательный мат с кабелем с тефлоновой высокотемпературной изоляцией. Применяется для установки внутри помещений с повышенными теплопотерями через пол или в помещениях, где требуется установить большую мощность на небольшую площадь, например, в ванных комнатах. Также рекомендуется использовать этот мат в помещениях с пониженным напряжением питания.

Используется в ремонтируемых и тонких полах непосредственно под покрытие пола без формирования толстой цементной стяжки и устанавливается в основном под плитку с плиточным клеем.

Изготавливается как нагревательный мат с двухжильным экранированным нагревательным кабелем толщиной 3 мм с тефлоновой наружной и внутренней изоляцией, закрепленным на самоклеющейся синтетической сетке с одним холодным соединительным проводом. Нагревательный кабель имеет сплошной экран из алюминиевой фольги.

Термическое сопротивление покрытия пола над матом не должно
превышать 0,17 м2K/Вт.
Один холодный конец значительно упрощает монтаж нагревательного мата.

Гарантия и сервис 20 лет, полная в конструкции пола



Область применения

  • Тёплый пол под плитку



Технические характеристики:

  • тип кабеля: двухжильный экранированный

  • номинальное напряжение: ~230 В

  • толщина мата: 3,5 - 4 мм

  • ширина сетки/зоны нагрева: 48 см / 50 см

  • холодный конец: 1 х 4 м, 1мм2 + экран

  • внутренняя изоляция: Тефлон FEP

  • экран: фольга алюминиевая+медь 1 х 0,5 мм2

  • наружная изоляция: PVDF

  • макс. рабочая температура: 110 °C

  • допустимое сопротивление: +10% ÷ -5%

  • допустимая длина: +2% +10 см ÷ -2% -10 см

  • сертифицирован: УкрСЕПРО, ГОСТ Р, IEC800,DEMKO, CE



Ассортимент нагревательного мата DEVImat 200T

Площадь, м2 Мощность при 220 В, Вт Мощность при 230 В, Вт Сопротивление, Ом Цена, Грн.
0,45
80
87
608
3 632,40
1,05
200
215
246
4 449,60
1,45
260
285
186
5 224,80
2,1
390
430
123
6 040,80
2,5
455
500
106
6 856,80
3,1
555
605
87,4
 7 674,00
3,45
635
695
76,1
 8 490,00
4,3
775
845
62,6
 9 306,00
4,95
905
990
53,4
 10 531,20
6,1
1105
1210
43,7
 11 877,60
7
1265
1385
38,2
 13 184,40
7,8
1430
1565
33,8
 14 490,00
8,8
1570
1715
30,8
 15 795,60
10,5
1890
2070
25,6
17 551,20





Система "теплый пол" под плитку с использованием двужильного нагревательного мата DEVImat 200T (DTIF-200):

Система состоит из нагревательного мата (матов) и одного из терморегуляторов.

devimat170plusdeviregGIF

Для системы "теплый пол" с использованием нагревательного мата рекомендованы такая конструкции пола:

pokritie pola mat

Площадь обогрева, кв.м. Мощность, Вт Размеры мата (матов), м Стоимость мата (матов), грн Сумма с регулятором DEVIreg 530 Сумма с регулятором ECtemp Next Plus Сумма с регулятором DEVIreg TOUCH Сумма с регулятором DEVIreg Smart
0,45 90,00 0,5х0,9 3 632,40 5 697,24 6 637,17 7 532,28 4 994,64 8 712,48
1,05 210,00 0,5х2,2 4 449,60 6 514,44 7 454,37 8 349,48 5 811,84 9 529,68
1,45 290,00 0,5х2,9 5 224,80 7 289,64 8 229,57 9 124,68 6 587,04 10 304,88
2,1 420,00 0,5х4,2 6 040,80 8 105,64 9 045,57 9 940,68 7 403,04 11 120,88
2,5 500,00 0,5х5 6 856,80 8 921,64 9 861,57 10 756,68 8 219,04 11 936,88
3,1 620,00 0,5х6,2 7 674,00 9 738,84 10 678,77 11 573,88 9 036,24 12 754,08
3,45 690,00 0,5х6,9 8 490,00 10 554,84 11 494,77 12 389,88 9 852,24 13 570,08
4,3 860,00 0,5х8,6 9 306,00 11 370,84 12 310,77 13 205,88 10 668,24 14 386,08
4,95 990,00 0,5х9,9 10 531,20 12 596,04 13 535,97 14 431,08 11 893,44 15 611,28
6,1 1220,00 0,5х12,2 11 877,60 13 942,44 14 882,37 15 777,48 13 239,84 16 957,68
7 1400,00 0,5х14 13 184,40 15 249,24 16 189,17 17 084,28 14 546,64 18 264,48
7,8 1560,00 0,5х15,6 14 490,00 16 554,84 17 494,77 18 389,88 15 852,24 19 570,08
8,8 1760,00 0,5х17,6 15 795,60 17 860,44 18 800,37 19 695,48 17 157,84 20 875,68
10,5 2100,00 0,5х21 17 551,20 19 616,04 20 555,97 21 451,08 18 913,44 22 631,28
10,95 2190 0,5х21 + 0,5х0,9 21 183,60 23 248,44 24 188,37 25 083,48 22 545,84 26 263,68
11,55 2310 0,5х21 + 0,5х2,2 22 001,80 24 066,64 25 006,57 25 901,68 23 364,04 27 081,88
11,95 2390 0,5х21 + 0,5х2,9 22 778,00 24 842,84 25 782,77 26 677,88 24 140,24 27 858,08
12,6 2520 0,5х21 + 0,5х4,2 23 595,00 25 659,84 26 599,77 27 494,88 24 957,24 28 675,08
13 2600 0,5х21 + 0,5х5 24 412,00 26 476,84 27 416,77 28 311,88 25 774,24 29 492,08
13,6 2720 0,5х21 + 0,5х6,2 25 230,20 27 295,04 28 234,97 29 130,08 26 592,44 30 310,28
13,95 2790 0,5х21 + 0,5х6,9 26 047,20 28 112,04 29 051,97 29 947,08 27 409,44 31 127,28
14,8 2960 0,5х21 + 0,5х8,6 26 864,20 28 929,04 29 868,97 30 764,08 28 226,44 31 944,28
15,45 3090 0,5х21 + 0,5х9,9 28 090,40 30 155,24 31 095,17 31 990,28 29 452,64 33 170,48
16,6 3320 0,5х21 + 0,5х12,2 29 437,80 31 502,64 32 442,57 33 337,68 30 800,04 34 517,88
17,5 3500 0,5х21 + 0,5х14 30 745,60 32 810,44 33 750,37 34 645,48 32 107,84 35 825,68
18,3 3660 0,5х21 + 0,5х15,6 32 052,20 34 117,04 35 056,97 35 952,08 33 414,44 37 132,28
19,3 3860 0,5х21 + 0,5х17,6 33 358,80 35 423,64 36 363,57 37 258,68 34 721,04 38 438,88
21 4200 0,5х21 + 0,5х21 35 115,40 37 180,24 38 120,17 39 015,28 36 477,64 40 195,48
21,45 4290 0,5х21(2шт)+0,5х0,9 36 868,37 38 933,21 39 873,14 40 768,25 38 230,61 41 948,45
22,05 4410 0,5х21(2шт)+0,5х2,2 37 687,57 39 752,41 40 692,34 41 587,45 39 049,81 42 767,65
22,45 4490 0,5х21(2шт)+0,5х2,9 38 464,77 40 529,61 41 469,54 42 364,65 39 827,01 43 544,85
23,1 4620 0,5х21(2шт)+0,5х4,2 39 282,77 41 347,61 42 287,54 43 182,65 40 645,01 44 362,85
23,5 4700 0,5х21(2шт)+0,5х5 40 100,77 42 165,61 43 105,54 44 000,65 41 463,01 45 180,85
24,1 4820 0,5х21(2шт)+0,5х6,2 40 919,97 42 984,81 43 924,74 44 819,85 42 282,21 46 000,05
24,45 4890 0,5х21(2шт)+0,5х6,9 41 737,97 43 802,81 44 742,74 45 637,85 43 100,21 46 818,05
25,3 5060 0,5х21(2шт)+0,5х8,6 42 555,97 44 620,81 45 560,74 46 455,85 43 918,21 47 636,05
25,95 5190 0,5х21(2шт)+0,5х9,9 43 783,17 45 848,01 46 787,94 47 683,05 45 145,41 48 863,25

* При необходимости подогрева площадей более 21 кв.м (мощность более 3150 Вт) с регуляторами DEVIreg 530 и площадей более 22 кв.м (мощность более 3300 Вт) с регуляторами DEVIreg 130DEVIreg TOUCH следует применять контактор (см. Раздел "применение контактора"), или использовать другой терморегулятор. Следует использовать подводные кабели и провода соответствующего сечения (см. Раздел "Выбор сечения кабеля")
** Не рекомендуется использование DEVImat 200T (DTIF-200) в деревянных конструкциях пола (рекомендуется DEVImat ™ DSVF-100, DEVIdry ™ 100) (см. Раздел "Отопление в деревянных полах»).** Не рекомендуется использование DEVImat 200T (DTIF-200) в деревянных конструкциях пола (рекомендуется DEVImat ™ DSVF-100, DEVIdry ™ 100) (см. Раздел "Отопление в деревянных полах»).*** Толщина нагревательного мата 3 мм.
