Датчики температуры на проводе, NTC

Датчики температуры – неотъемлемая часть терморегулятора. Терморегулятор, с помощью датчика температуры, получает информацию о текущей температуре среды, там, где он установлен. В зависимости от решаемой задачи, выбирается необходимый по характеристикам терморегулятор. Для систем подогрева пола, систем «теплый пол», используются датчики температуры на проводе. Для систем полного отопления, когда необходимо контролировать температуру воздуха в помещении – используют датчики температуры воздуха. В системах полного отопления, когда система отопления смонтирована в полу, или в системах «теплый пол», когда покрытие пола дерево, ламинат, ковролин, используют терморегуляторы с двумя датчиками температуры пола и воздуха. Как правило, в таких случаях используются терморегуляторы с уже встроенным датчиком температуры воздуха. Часто датчики одного производителя, по характеристикам, отличаются от датчиков другого производителя. Замену датчиков температуры, в системах обогрева или охлаждения, необходимо производить корректно, уточняя их характеристики.

Технические характеристики

Диапазон температур Тип, сопротивление/при температуре t° C Материал Размеры Класс IP Стоимость, грн.

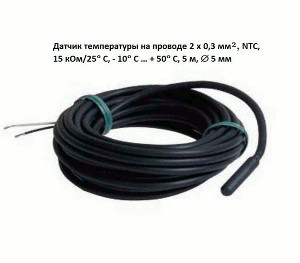

-10°С … +50°С NTC, 15кОм / 25°С, датчик температури на проводі 2х0,3 мм² Santropene TPV, чорний 5 м, Ø 5 мм 67 718

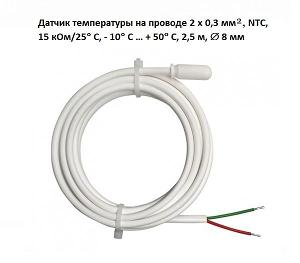

-10°С … +50°С NTC, 15кОм / 25°С, датчик температури на проводі, для зовнішніх установок 2х0,3 мм² PVC 2,5 м, Ø 8 мм 67 323

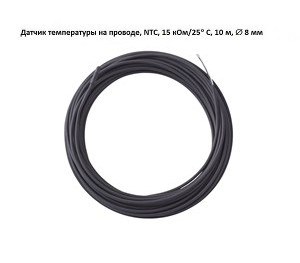

-10°С … +50°С NTC, 15кОм / 25°С, датчик температури на проводі, для зовнішніх установок PVC 10 м, Ø 8 мм 65 780
+50°С …+170°С NTC, 16,7кОм / 100°С, датчик температури на проводі силікон 2,5 м, Ø 9 мм 65 2 127
-10°С ... +50°C Датчик температури, зовнішній, NTC, 15кОм / 25°С   70 х 50 х 35 мм 44 925
-10°С ... +50°C Датчик температури повітря в приміщенні, NTC, 15кОм / 25°С   84 х 84 х 25 мм 20 644

 Значения сопротивлений датчиков (- 10° С … + 50° С) при различной температуре

Температура, t° C Сопротивление, кОм
— 10 66,1  +/- 6%
— 5 52,5  +/- 6%
0 41,1  +/- 6%
5 33,2  +/- 6%
10 27,0  +/- 6%
15 22,1  +/- 6%
20 18,2  +/- 6%
25 15,0  +/- 6%
30 12,3  +/- 6%
35 10,4  +/- 6%
40 8,7    +/- 6%
45 7,4    +/- 6%
50 6,2    +/- 6%
16.7 кОм 100°C

Значения сопротивлений датчиков (50° С … 170° С) при различной температуре

Температура, t° C Сопротивление, кОм
50 102
60 68
70 46
80 32
90 22
100 16,7
110 11,6
120 8,5
130 6,4
140 4,8
150 3,7
160 2,8
170 2,2
16.7 кОм 100°C
