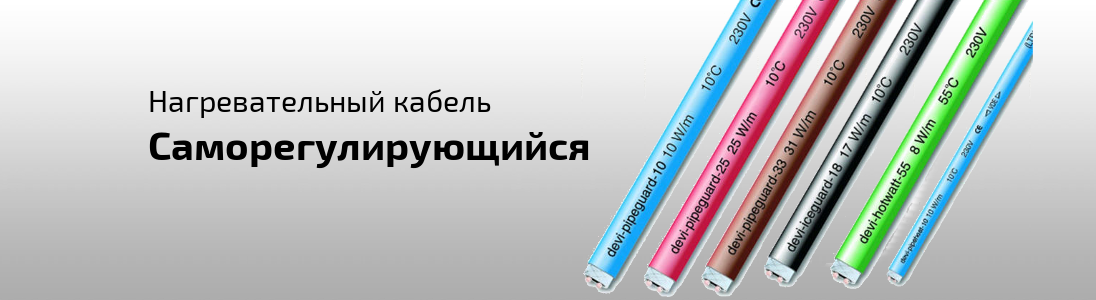

Саморегулирующиеся нагревательные кабели

Саморегулирующиеся нагревательные кабели DEVI используются для защиты трубопроводов от замерзания, для поддержания температуры горячей воды, а также для стаивания льда и снега в желобах и водостоках.

Принцип работы саморегулирующегося кабеля

Между двумя параллельными медными проводниками кабеля по всей его длине находится температурозависимый элемент сопротивления – полимер с угольной пылью. При подключении проводников к напряжению 220 В, ток проходит через этот элемент сопротивления и нагревает его. При нагреве полимера происходит его расширение, увеличивается расстояние между угольной пылью и, соответственно, увеличивается сопротивление. Это приводит к уменьшению тока и снижению нагрева/мощности. Это объясняет эффект саморегулирования. Управление мощностью происходит независимо по всей длине кабеля в соответствии с температурой окружающей среды каждого участка кабеля. При увеличении температуры среды выделяемая мощность кабеля снижается.

samoreg0Благодаря этой возможности саморегулирования предупреждается перегрев отдельных участков кабеля, так же как при его перекрещивании или соприкосновении с другим кабелем. Благодаря параллельной подаче напряжения на весь нагревательный кабель он может быть укорочен в любом месте. Это облегчает проектирование и установку на объекте.
Необходимо соблюдать максимально допустимую мощность для различных температур возможных при включении кабеля.
Диаметр изгиба кабеля должен быть не менее 50 мм. Кабель может быть изогнут только по плоской стороне.
Для уменьшения потребления электроэнергии, мы настоятельно рекомендуем при длине кабеля более 3 м включать его, используя терморегуляторы Devireg™.
ВНИМАНИЕ! Не соединяйте два “свободных” проводника на конце саморегулирующегося кабеля, это приведет к короткому замыканию! Там должна быть установлена изолирующая концевая муфта (в начале саморегулирующегося кабеля должна быть установлена переходная муфта).
Есть несколько различных типов саморегулирующихся кабелей.
1. Devi-iceguard™ используется для систем снеготаяния на крышах и в водостоках
2. Devi-pipeguard™ используется для всех типов холодных труб для защиты от замерзания и затвердевания вязких жидкостей в трубопроводах.
3. Devi-hotwatt™ используется для поддержания необходимой температуры горячей воды или других жидкостей во всех типах труб.





Саморегулирующиеся кабели DEVI

Название Удельная
мощность
Цвет Размеры  Цена, грн/м.
DEVI-Pipeguard 10 10 Вт/м при +10 ° С   6 x 13, мм 396 ₴
DEVI-Pipeguard 25 25 Вт/м при +10 ° С   6 x 13, мм 396 ₴
DEVI-Pipeguard 33 31 Вт/м при +10 ° С   6 x 13, мм 396 ₴
DEVI-Iceguard 18 17 Вт/м при +10 ° С   6 x 13, мм 396 ₴
DEVI-Hotwatt 55 8 Вт/м при +55 ° С   6 x 13, мм 500 ₴
DEVIpipeheat 10 10 Вт/м при +10 ° С   6 x 8 320 ₴

*Удельная мощность для кабеля Devi-Iceguard™ 18 нормируется при установке в воздухе, для остальных кабелей – при установке на металлическую трубу с термоизоляцией с приклеиванием к поверхности алюминиевым скотчем.

**Удельная масса саморег. кабеля  - ок. 110 гр./м.

САМОРЕГУЛИРУЕМЫЙ DEVIPIPEGUARD™ INDUSTRY

98300673

DEVIpipeguard™ 30 Industry

1476 ₴

98300674

DEVIpipeguard™ 60 Industry

 1476 ₴

Соединительные элементы для саморегулирующего кабеля

Название Описание  Цена
DEVIconnecto B-A Соединитель: Питание - Саморег. нагревательный кабель, 1 шт. 1833 ₴
DEVIconnecto B-C Соединитель Саморегулирующийся нагревательный кабель, 1 шт. 1748 ₴
DEVIconnecto B-E Конечная заглушка саморегулирующегося кабеля, 1 шт. 342 ₴
DEVIconnecto B-S Соединитель: Питание - Саморег. нагр. кабель + конечная заглушка, 1 шт. 2005 ₴
DEVIconnecto B-T Соединитель: Т-образный Саморег. нагр. кабелей + конечная заглушка, 1 шт. 3780 ₴
DEVIconnecto B-TE2 Соединитель: Т-образный Питание - 2 Саморег. нагр кабели + 2 кон. загл., 1 шт. 3820 ₴
DEVIconnecto B-TE3 Соединитель: Питание - 3 Саморег. нагр. кабели + 3 кон. загл., 1 шт. 4532 ₴
DEVIconnecto B-X Соединитель: Х-образный 4 Самор. нагр. кабели + 2 кон. загл., 1 шт. 5293 ₴
DEVIconnecto bracket Кронштейн для установки соединения за пределами изоляция, 1 шт. 1203 ₴

Максимальные длины кабелей и токи нагрузки для подбора автоматов защиты

samoregi2 new2

** Защитный автомат должен быть с характеристикой "С"

Указанная максимальная длина для саморегулирующихся нагревательных кабелей определяется не только исходя из потребляемой мощности при нормальных условиях, но также, в большей степени, из потребляемой мощности при включении, которая может быть в 3-5 раз больше, чем при работе.



samoregi3



Максимальные длины кабелей и токи нагрузки

samoreg table max weight

***** Защитный автомат должен быть с характеристикой «С». Значение учитывают пусковые токи, которые в 5-7 раз больше, чем рабочие. Надо подключать через устройство защитного отключения (УЗО, РТУ, дифреле) - макс. 30 мА. Максимум 500 м кабеля (-ов) на один УЗО.

Рекомендуемая толщина теплоизоляции для поддержания 55 ° С в трубе при применении кабеля DEVIhotwatt ™ 55 в одну линию

samoreg table DEVIhotwatt55
