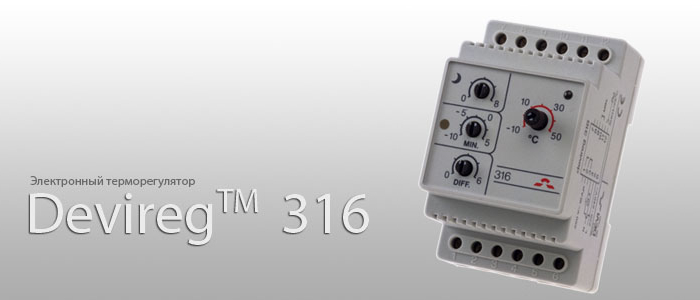

Схема подключения

Гистерезис (ручка "DIFF").

Гистерезис – это разница между температурой включения кабельной системы и температурой её выключения. Может устанавливаться в пределах от 0,2 до 6 °С. Например, если температура установлена на 18 °С (ручка "°C"), а гистерезис на 3 °С (ручка "DIFF"), то терморегулятор включит обогрев при температуре ниже 18 °С и затем отключит его при достижении температуры выше 21 °С (18 °С + 3 °С = 21 °С). Обогрев вновь будет включен, когда температура опустится ниже 18 °С.

Наружный датчик температуры воздуха должен крепиться таким образом, чтобы он не подвергался воздействию прямых солнечных лучей.

Регулировка температуры - обычный режим I.

Контакты 9 и 10 (MIN.) разомкнуты. Обычный режим регулирования - аналогично Devireg 330. Наиболее часто применяется для управления системой отопления или охлаждения. Требуемая температура выставляется основной ручкой "°C" в диапазоне от -10 °С до +50 °С. Следует убедиться, что гистерезис (ручка "DIFF") установлен как требуется. Например, при управлении температурой в помещении рекомендуется гистерезис 1 °С.

Регулировка температуры - дифференциальный режим II.

Контакты 9 и 10 (MIN.) замкнуты. Основная идея такого регулирования для управления системой стаивания снега и льда состоит в следующем – наиболее часто проблемы со снегом и льдом возникают при температуре воздуха в районе 0 °С или при небольшом минусе. Отсюда следует, что нет необходимости держать включенной систему при температуре воздуха, например, ниже -10 °С. Такой принцип регулирования требует установки диапазона температур, в котором система будет включена.

Минимальная температура выставляется ручкой "MIN." в пределах -10 °С ÷ +5 °С. Максимальная температура выставляется ручкой "°C" в пределах - 10 °С ÷ +50 °С. Например, если обогрев должен работать при температуре от +3 °С до -6 °С, то ручка "MIN." выставляется на -6 °С, а ручка "°C" - на +3 °С.

Обогрев включается, когда измеряемая температура находится между установленными температурами. Когда температура опускается ниже минимального значения, нагрев отключается и загорается желтый индикатор возле ручки "MIN.". Когда температура поднимается выше максимального значения, нагрев отключается и оба индикатора гаснут.

В этом режиме клеммы 9 и 10 должны быть замкнуты. Однако, иногда возникает потребность включения системы при температурах ниже установленной "MIN." Например, первый запуск системы при наличии выпавшего ранее снега и температуре воздуха ниже -10 °С или редкий случай выпадения снега при таких низких температурах. В этом случае, для возможности включения системы, на контакты 9 и 10 следует установить выключатель (размыкатель) для возможности ручного запуска системы при температуре ниже установленной ручкой "MIN."

Инструкция

Инструкцию по установке Devireg 316 Вы можете скачать по ссылке (pdf, 0,25MB)
