Danfoss Link (DEVIlink) - беспроводное управление системами отопления и электроприборами



Чтобы в полной мере оценить возможности и преимущества тёплого пола, приобретите и удобную интеллектуальную систему, дистанционно управляющую температурой -- Danfoss Link (DEVILINK)™. С её помощью полное управление всей системой тёплого пола осуществляется с одного места. Центральная сенсорная панель, является сердцем данной системы, она занимается контролем температурных датчиков и через специальные регуляторы управляет нагревательными кабелями.



Хорошие новости!

Danfoss следует тенденциям Smart Heating на рынке, и завершила интеграцию с Amazon Alexa!
Легко начать! Новая интеллектуальная функция будет интегрирована автоматически посредством простого обновления программного обеспечения на Danfoss Link ™ CC. Просто дайте Alexa голосовую команду, чтобы установить нужную комнатную температуру

Danfoss Link - Голосое управление Amazon Alexa







Cистема Danfoss Link (DEVILINK)™ состоит из шести основных и нескольких вспомогательных устройств:

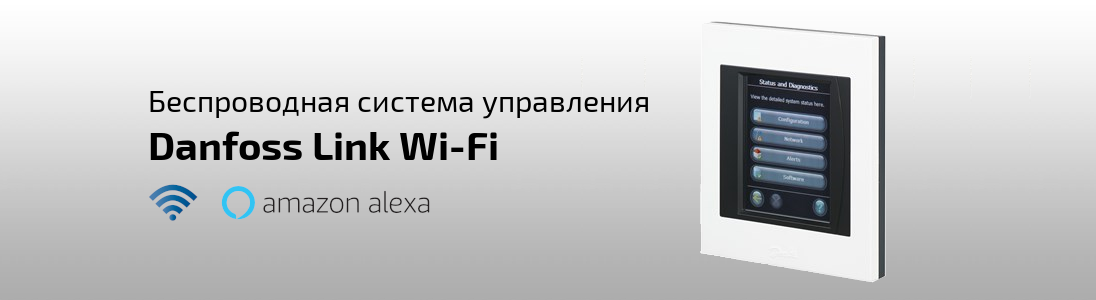

 Danfoss Link (DEVILINK) CC - центральное устройство управления.
Danfoss Link ™ СС (Central Controller)
- центральное устройство управления с цветным сенсорным экраном в комплекте с встроенным (PSU) или внешним (NSU) источником питания, которое позволяет управлять всеми нагревательными кабелями, матами, радиаторами и прочими электрическими приборами в доме. Позволяет управлять по радиоканалу всеми устройствами системы, установленными в разных комнатах. Модуль CC может контролировать до 50 разнотипных устройств - RS, FT, HC или RU, включая до 30 радиаторных терморегуляторов Danfoss Link ™ Connect.

Версия Mk IV с Wi-Fi модулем позволяет дистанционно управлять системой через Интернет с помощью бесплатного приложения Danfoss Link ™, которое доступно на App Store и Play Market.

Devilink FT - регулятор пола.


Danfoss Link™ FT
(Floor Thermostat) – регулятор пола, предназначен для беспроводного управления (включения/выключения) нагревательными кабелями в системах «теплый пол» или системах полного отопления. К регулятору также может подключаться датчик пола на проводе для измерения температуры пола и передачи информации на центральное устройство управления.



IMG210423396284 preview

Danfoss Link ™ RS или Danfoss Icon ™ RT (Room Sensor) - датчики воздуха. Предназначены для беспроводного контроля температуры воздуха в помещении, в котором установлены.

Устройства RS и RT функционально идентичны. Различия только во внешнем виде и интерфейсе (кнопки / сенсор). Danfoss Icon ™ RT IR (Room Sensor InfraRed) - датчик воздуха со встроенным инфракрасным бесконтактным датчиком температуры пола. Предназначены для беспроводного контроля температур воздуха и поверхности пола в помещении, в котором установлены.

Внимание! RT IR устройства совместимы только с выходами гидравлического контроллера НС.

Возможна также совместная работа с радиаторными терморегуляторами Connect, но инфракрасный датчик пола будет деактивирована.

RT IR несовместимы с регуляторами FT. Устройства RS, RT и RT IR позволяют также менять установленную температуру воздуха комнаты с помощью кнопок или сенсорного дисплея.

С центральной панели СС можно установить / ограничить диапазон температур или вообще заблокировать управления с RS / RT / RT IR. Устройство отображает фактическую / заданную температуры. Питание - от батареек АА 1,5 В, 2 шт.

 Danfoss Link BR – реле для управления котлом.

Danfoss Link™ BR (Boiler Relay) – реле для управления котлом. Включает котел при необходимости нагрева в любом контуре НС или в любом радиаторе, которым руководит Danfoss Link ™ Connect.

Danfoss living connect


Danfoss Link™ Connect (
living connect)® -
радиаторный терморегулятор с адаптерами Danfoss RA и M30X1.5 (K)
Danfoss CF-RU (Repeater Unit) - повторитель сигнала.


Danfoss CF-RU (Repeater Unit)
- повторитель сигнала. Для систем с большими расстояниями между устройствами, а также для систем с большим количеством устройств и/или препятствиями. В системе макс. 4 шт
Danfoss CF-EA

Danfoss CF-ЕА
- внешняя антенна в комплекте с 2-метровым кабелем и установленным разъемом

devilinkhc


Danfoss HC
(Hydronic Controller) – модуль управления водяными системами, обогрев или охлаждение.
Выходы: 10 шт. на 24В=, для термоприводов TWA, NC или NO.
В системе макс. 3 шт.



Снят с производства

devilinkpr

Devilink™ PR (Plug in Relay) – регулятор с реле управления наружный. Применяется для беспроводного управления электрическими устройствами систем отопления или как простое реле с режимом вкл.-выкл. 220 В” вручную или по программе таймера. Представляет собой блок со стандартной вилкой, которая вставляется в розетку на стене, и розеткой на передней панели, в которую вставляется вилка управляемого устройства. В системах отопления применяется вместе с модулем RS. Не имеет датчика температуры, работает как исполнительное устройство.

 devilinkhr

 Devilink HR (Hidden Relay) – регулятор с реле управления внутренний. Применяется для беспроводного управления электрическими устройствами систем отопления или как простое реле с режимом “вкл.-выкл. 220 В” вручную или по программе таймера. Представляет собой блок, который устанавливается в стандартную монтажную коробку в стене, подключение устройств через винтовую колодку. В системах отопления применяется вместе с модулем RS. Не имеет датчика температуры, работает как исполнительное устройство.

Devilink RS – датчик и регулятор температуры воздуха.


Danfoss Link™ RS (Room Sensor)
– датчик температуры воздуха, предназначен для беспроводного контроля температуры воздуха в помещении, в котором он установлен. Дополнительно, с помощью кнопок, можно изменять температуру воздуха в помещении, не зависимо от установок заданных на центральной панели. Температура индицируется на встроенном дисплее. Питание от батареек.

Применяется только для систем "Отопление" и не применяется для систем «тёплый пол»/«комфортный пол».
В системе макс. 30 шт.





Ассортимент. Центральная панель Devilink™

Тип Цена, грн.

Danfoss Link (DEVIlink) Mk IV WI-FI (СС+ PSU)

центральная панель с WI-FI, до 50 устройств, до 30 комнат
Размеры: 125х107х25
Класс защиты: IP 21

11744 ₴

Danfoss Link (DEVIlink) Mk IV WI-FI (СС+ NSU)

центральная панель с WI-FI, до 50 устройств, до 30 комнат
Размеры: 125х107х25
Класс защиты: IP 21

15558 ₴

Ассортимент. Основные устройства системы Devilink™

Тип Цена

Danfoss Link FT

Максимальная нагрузка: активная: 15А 230В ~, 3450Вт индуктивная: 4А 230В, cos ϕ=0,3
Размеры: 85 x 85 x 47 мм
Класс защиты: IP 31

3753 ₴

Icon RT, Wireless Display On-wall

Комнатный терморегулятор, беспроводной, с дисплеем, накладной

4795 ₴

Icon RT, Wireless Infrared On-wall

Комнатный терморегулятор, беспроводной, с инфракрасным датчиком, накладной

7563 ₴

Danfoss HC

Модуль управления водными системами
Максимальная нагрузка: 10 контуров

9816 ₴

Danfoss HC

Модуль управления водными системами
Максимальная нагрузка: 5 контуров

7712 ₴

Danfoss Link™ Connect (Living Connect)

Радиаторный терморегулятор, с адаптерами RA и M30 x 1,5

3345 ₴

RTD-Adapter

адаптер на клапан для Danfoss Link™ Connect

214 ₴

Adapter M28 Herz (S&B)

адаптер на клапан для Danfoss Link™ Connect

214 ₴

Devilink BR

реле для управления котлом

Максимальная нагрузка: Напряжение питания: 230B~,50Гц Активная нагрузка макс.: 3 А Индуктивная нагрузка макс.: 1 А Потребляемая мощность: 1,6 Вт в ждущем режиме Индикация: светодиод зелёный/красный
Размеры: 84x84x30мм
Класс защиты: IP 40

4005 ₴

Danfoss CF-EA

Внешняя антена в комплекте с 2-метровым кабелем и установленным разъемом

3002 ₴



Ассортимент. Прочие устройства системы Devilink™

Тип Цена

Danfoss CF-RU

повторитель сигнала

5905 ₴

PSU для Danfoss Link

Размеры: 53х86х23
Класс защиты: IP 21

3343 ₴

NSU для Danfoss Link

Размеры: 53х86х23
Класс защиты: IP 21

3343 ₴

Документация

Система Danfoss Link (DEVILINK) - пример установки

Видео










Система DEVILINK очень проста в использовании, имеет интуитивно понятный интерфейс и функцию помощи пользователю. Установить температурный режим, задать режим работы на неделю или перевести систему в один из режимов экономии (например - ОТПУСК) очень просто!

 Devilink в ждущем режиме отображает время и дату

Devilink в ждущем режиме отображает время и дату.
Здесь можно увидеть предупреждение о состоянии системы.

Стартовый экран Devilink

Стартовый экран Devilink
Это начальная точка управления вашей системы обогрева.

У вас есть:

  • три специальних режима
  • основное управление обогревом
  • установки, не связание с обогревом

Режим « В отъезде»

Режим « В отъезде»
Система Devilink имеет режим « В отъезде», позволяющий снизить температуру во всех помещениях во время вашего отсутствия с целью экономий електроенергии и вернутся в теплый дом.
Можно запрогромировать Devilink на понижение температуры до тех пор, пока вы не вернетесь. Отмена режима может, производится вручную или можно запрограммировать время и день включения и выключения.

Режим «Комфорт»

Режим «Комфорт»
Одним нажатием вы можете перевести систему в режим поддержания комфортной температуры во всех помещениях, где до этого она задавалась таймером с недельным циклом.
Режим используется, к примеру, если в один из дней вы планируете постоянно находится дома и не надо понижать температуру по графику таймера для экономии (например, когда на рабочий день выпадает праздничный).

Режим «Защита от замерзания»

Режим «Защита от замерзания»
Одним нажатием вы можете запустить режим защита от замерзания всего дома, т.е. будет поддерживаса одинаковая температура во всех помещениях на заданном вами уровне, например,7 С

 Здесь находятся все опции, связанные с обогревом.

Здесь находятся все опции, связанные с обогревом. Вы можете установить температуру для всех помещений, запрограммировать таймер на неделю и др.
Обогрев регулируется отдельно для каждой комнаты. Для каждой комнаты вы вводите ее название, например, « Детская этаж 2».

Меню для управления температурой воздуха (реализована система \

Если установлен беспроводной датчик температуры воздуха Devilink RS (реализована система «Отопление»), то вы можете установить температуру воздуха в каждом помещении или с центральной панели или при помощи кнопок самого датчика Devilink RS.

Ограничения

Ограничения
Вы моете задать диапазон, в котором можно будет производить регулирование температуры.
Вы можете установить максимальный и минимальный уровень температуры пола.
Вы можете блокировать кнопки температуры датчика воздуха Devilink RS в определенных комнатах, например, чтобы дети не смоги сбить настройки.

Недельный таймер

Недельный таймер
Devilink имеет недельный таймер для каждого помещения. Это - интелектуальний таймер с прогнозом времени включения , как в модели регулятора Devireg 550.Функцию «Прогноза» Можно отключить. Вы также можете отказатса использовать таймер в помещении, и будет подерживатса постоянное значение температуры.

Дневное расписание

Дневное расписание
Недельный ритм легко изменить.
Просто нажмите на левую/правую часть двойной стрелки для изменения времени начала/окончания. Можно добавить дополнительные периоды (кнопки сверху слева).
Для завершения операции необходимо отметить дни недели к которым относится этот график обогрева и нажать "подтвердить" - зеленую кнопку.

Для облегчения работы все настройки можно легко копировать в другие комнаты.

Для облегчения работы все настройки можно легко копировать в другие комнаты.

Помощь для всех экранов

Помощь для всех экранов
Находясь в любом режиме системы Devilink вы можете нажать клавишу (?) для получения помощи на вашем языке.



Мобильное приложение

Новое мобильное приложение Danfoss Link Application ™ позволяет управлять отоплением дома из любого места.
